Danke, dass du unser Gerät bei dir zu Hause ausprobiert hast. Wir wissen das sehr zu schätzen. Gleichzeitig bedauern wir natürlich, dass es nun wieder abgebaut werden muss.

Damit der Abbau für dich so einfach und sicher wie möglich ist, führt dich diese Anleitung Schritt für Schritt durch alle Handgriffe bis zur transportsicheren Verpackung für den Rückversand.

Vorbereitung

Bitte leg dir für den Abbau die folgenden Dinge bereit:

Verpackungskartons mit den Schaumstoffteilen
eine Unterlage (Decke o.ä.)
Riemenklemme
zwei Kabelbinder
Set an Inbusschlüsseln (2mm, 2,5mm, 3mm, 4mm, 5mm, 6mm)

Sicherheit und Hinweise

🔌Trenne das Gerät immer vollständig vom Strom, bevor du startest.

⛔ Achte beim Heben auf einen geraden Rücken, um dich nicht zu verletzen.

⚠️Sichere die einzelnen Teile so, dass nichts wegrollen oder herunterfallen kann.

Schritt für Schritt

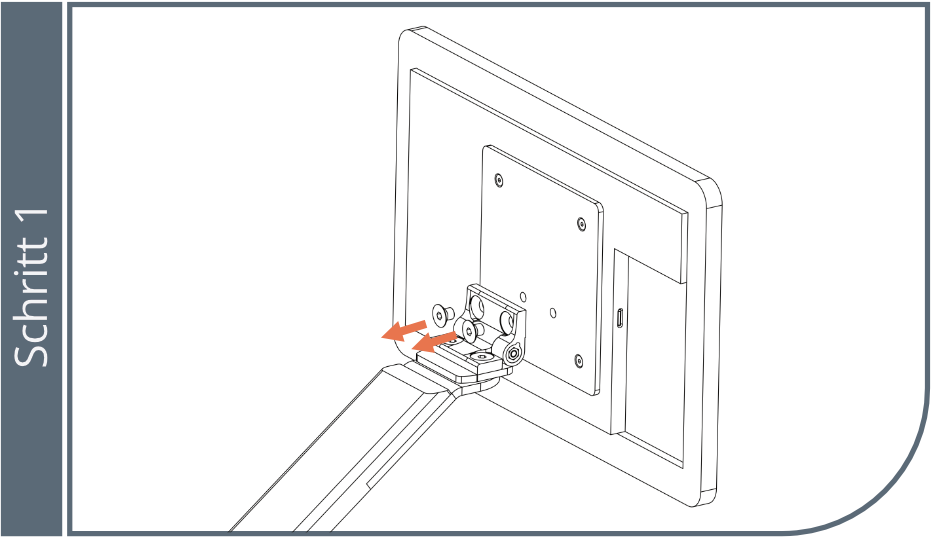

Ziehe den Stecker vom Display und löse die beiden Schrauben (M8x12), die Display und Scharnier verbinden, um den Bildschirm zu entfernen.

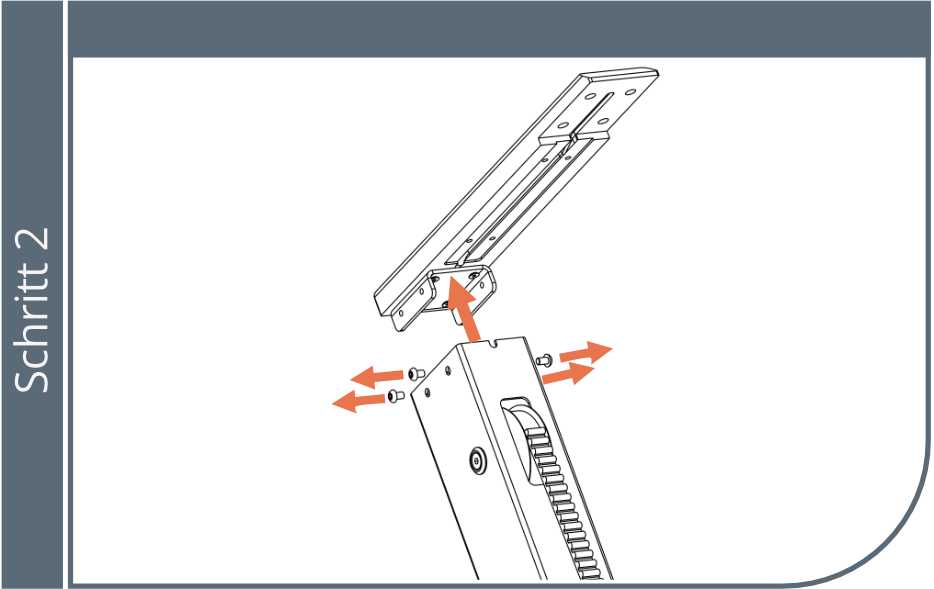

Nimm das USB-Kabel aus der Aussparung des Monitorarms und montiere den Arm im Anschluss ab. Fixiere das Kabel mit einem Stück Klebeband im Inneren des Trägers, damit es beim Abbau nicht im Weg ist.
Klappe den Rollbahnträger hoch und schraube die Fingerschutzbleche ab.

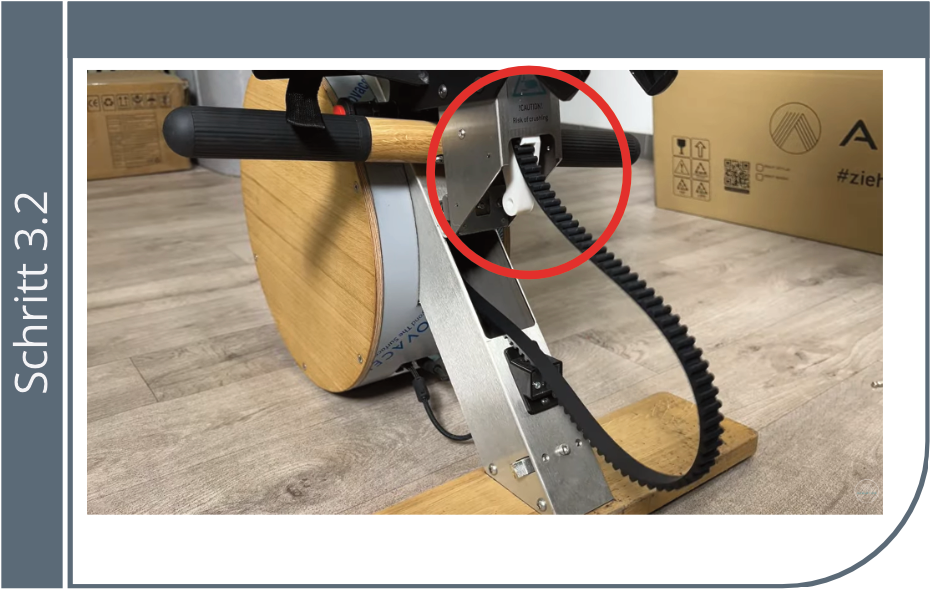

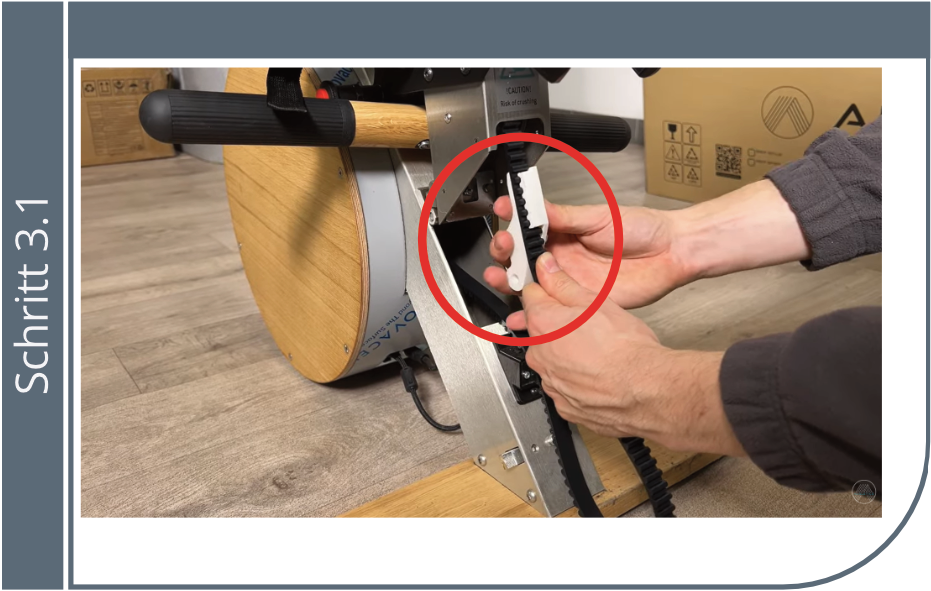

Um den Riemen für den Transport zu sichern, ziehe ihn ein Stück aus dem Träger heraus und setze die Riemenklemme von rechts auf den Riemen. Er sitzt dann gerade im Träger, kann nicht mehr verrutschen und ist auch nicht mehr unter Spannung.

Löse nun alle Stecker an der Unterseite der Bremstrommel: Stromkabel, USB Kabel, Sitzsensor (nur bei Modell Eight Style).
Hinweis zum Sitzsensor: Der Stecker ist mit einer Überwurfmutter gesichert, die du durch Drehen gegen den Uhrzeigersinn lösen musst.

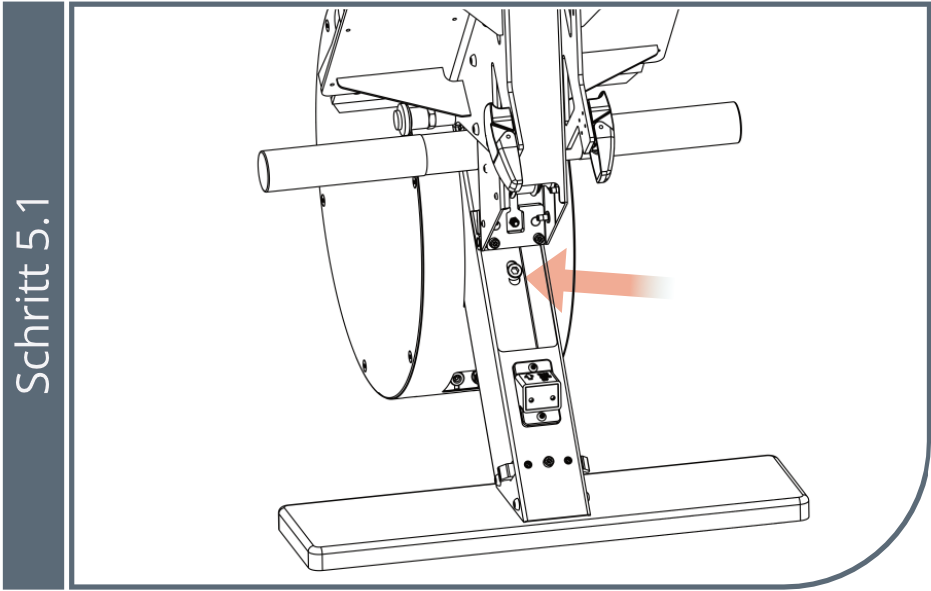

Nachdem alle Steckverbindungen zur Bremstrommel getrennt sind, kannst du die zwei unteren Schrauben im Kipprohr mit dem 6mm Inbusschlüssel komplett herausdrehen.

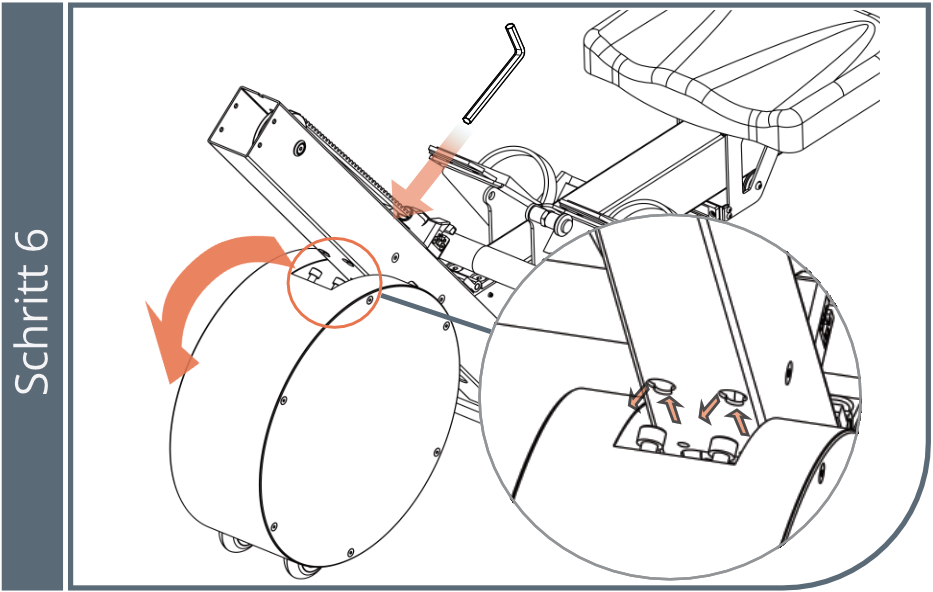

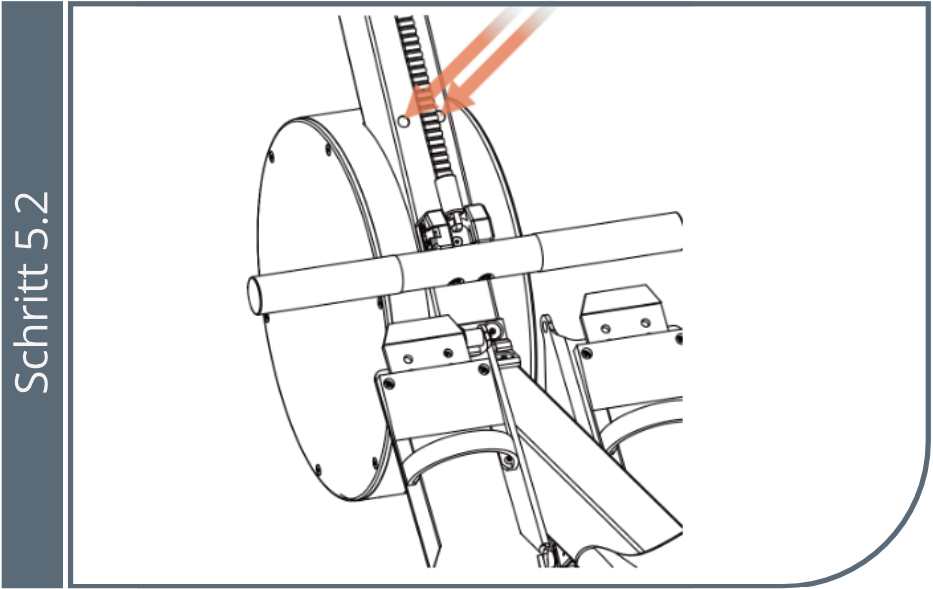

Im Anschluss klappst du dein Rudergerät wieder herunter, um die beiden oberen Schrauben an der Bremstrommel zu lösen. Hinweis: Diese Schrauben dürfen nur etwa 6-8 Umdrehungen gelöst werden, um ein Herunterfallen der Bremstrommel zu verhindern.
Als nächsten Schritt kannst du die Bremstrommel aushängen.
Nachdem beide oberen Schrauben gelöst sind, musst du dich hinter die Trommel hocken. Greife die Trommel von unten und ziehe sie gleichzeitig das Kipprohr entlang hoch, während du die Unterseite zu dir bewegst. Achte hierbei auf einen geraden Rücken, um Verletzungen vorzubeugen. Eventuell musst du die Trommel ein wenig hin und her bewegen, bevor du die richtige Position erreichst.
Wenn die Trommel erfolgreich vom Träger gelöst ist, kannst du die Transportrollen an der Unterseite verwenden, um sie aus dem Weg zu rollen. Achte beim Abstellen darauf, dass die Trommel nicht wegrollen kann.
Montiere nun die Stemmbretter ab, indem du auf beiden Seiten die jeweils 4 Schrauben löst.

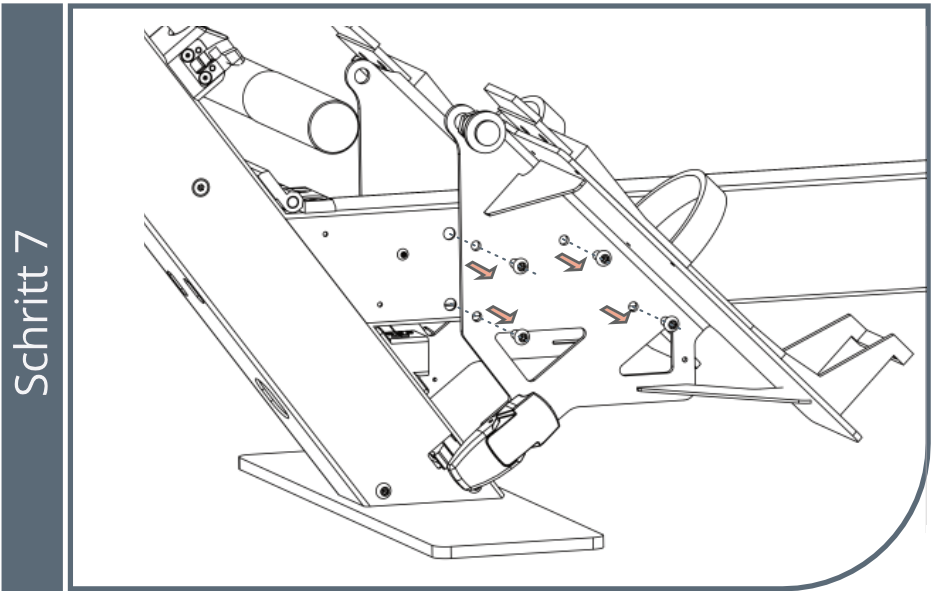

Lege eines der Schaumstoffteile unter die Rollbahn nahe dem Vorderfuß und halte eine Unterlage (Decke o.ä.) bereit. Schraube den Vorderfuß nun ab und stelle das kurze Rohr auf der Unterlage ab, um deinen Fußboden zu schützen.

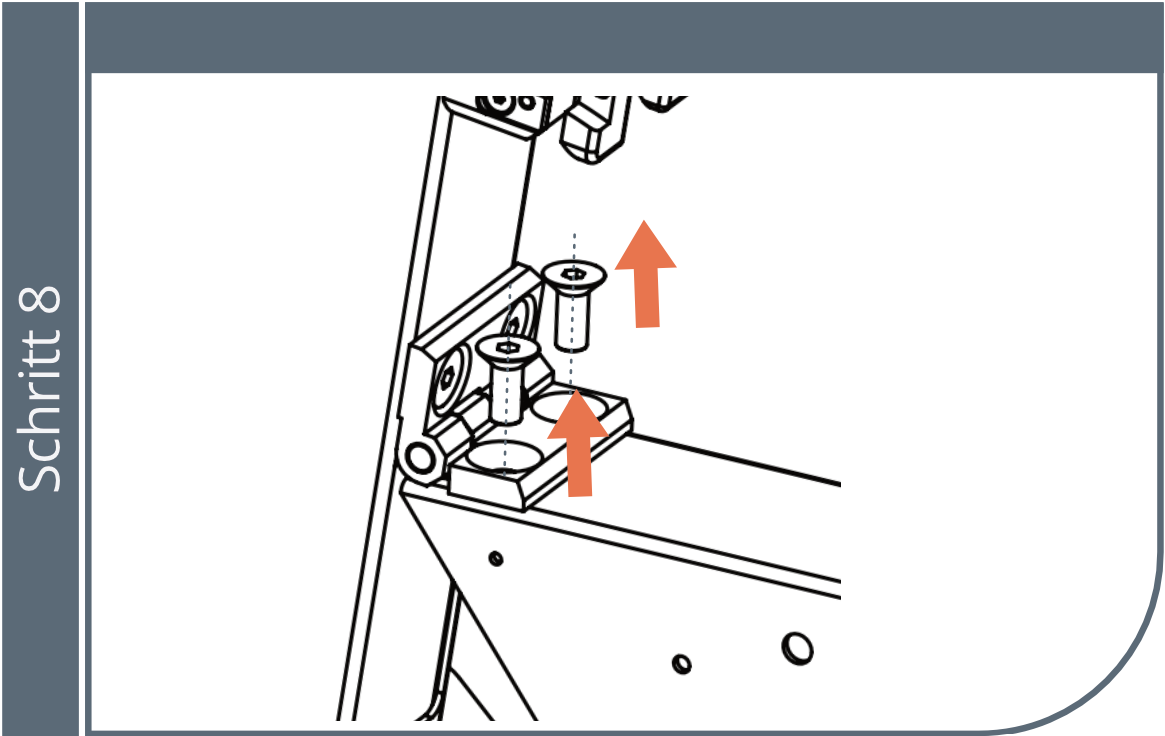

Löse nun die zwei Schrauben des unteren Scharnierteils am Rollbahnträger.

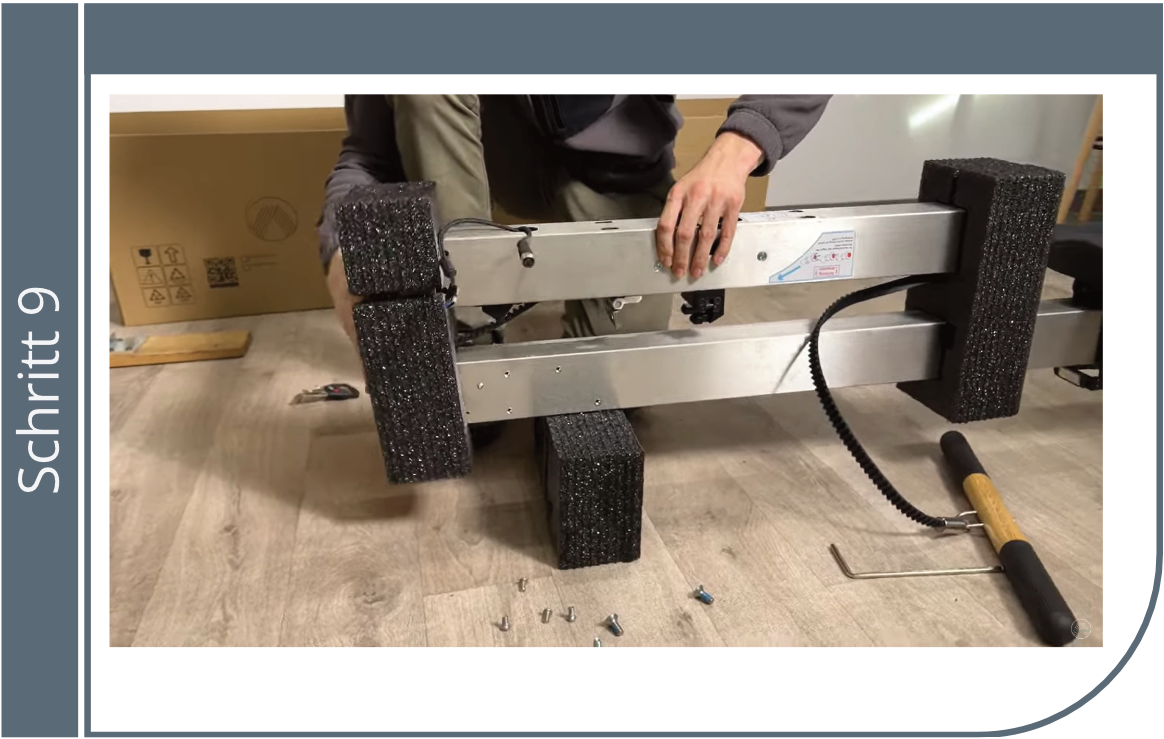

Klappe das kurze Trägerrohr auf das lange und klemme zwei Schaumstoffteile zwischen die beiden Trägerteile, so dass an jedem Ende des kurzen Rohres eins sitzt. Befestige im Anschluss die Rohre zusätzlich mit den beiden Kabelbindern.

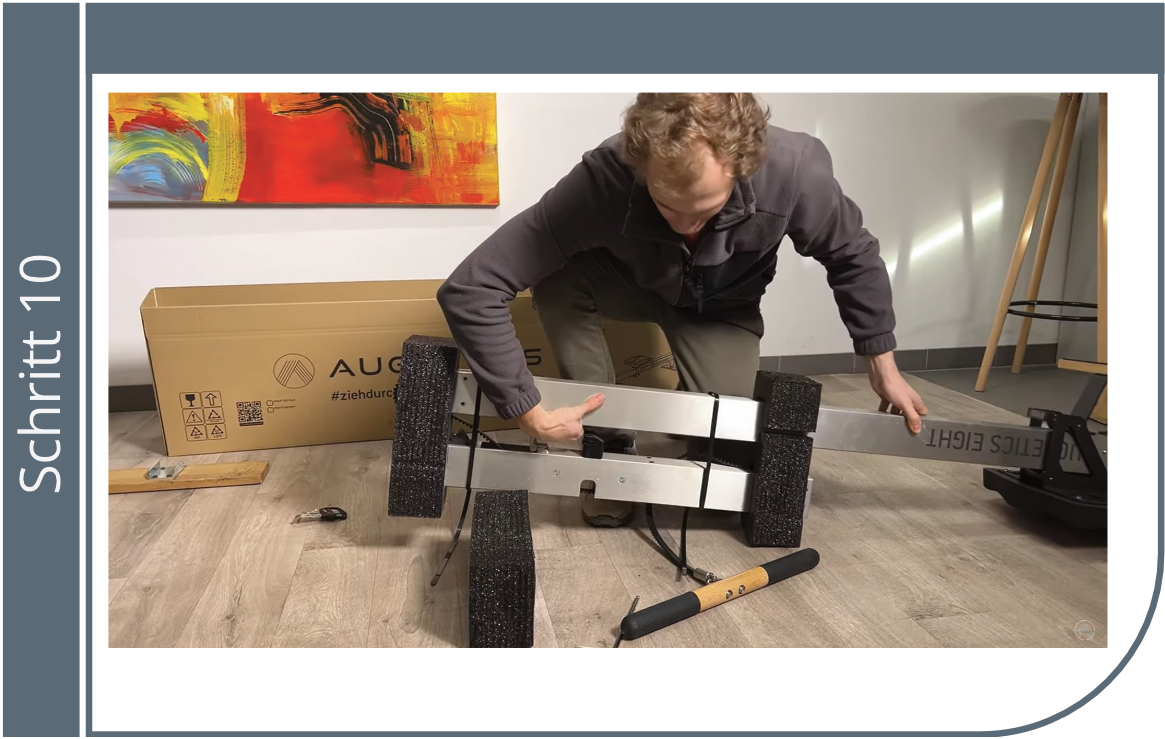

Der Griff sollte nun locker zwischen den beiden Rohren liegen. Schiebe alle noch sichtbaren Kabel in das Rohr, damit sie nirgends im Weg sind oder einklemmen.
Entferne nun das Schaumstoffteil unter dem Träger und drehe den gesamten Träger um, so dass der Rollsitz Richtung Boden zeigt.
Löse die Schraube vom Hinterfuß des Geräts und entferne ihn. Danach kannst du den Rollsitz vom Rohr ziehen. Befestige das letzte Schaumstoffteil am Ende des langen Trägerrohrs, wo zuvor der Hinterfuß war.
Hebe das gesamte Trägerrohr so in den Karton und klebe ihn zu. Verstaue die Bremstrommel, den Bildschirm und die übrigen Einzelteile des Rudergeräts in den beiden anderen Kartons.
